Восемь пинов и 30 лет страданий – как сборщики ПК благодарят создателя единого штекера для кнопки включения

В сборке компьютера хватает нервных этапов: установка процессора в сокет, термопаста, первый запуск. Но настоящим финальным боссом для нескольких поколений энтузиастов стала горстка крошечных проводков от кнопок и индикаторов корпуса.

Насадить детали размером с рисовое зерно на штырьки в самом тёмном углу материнской платы, да ещё обычными мужскими пальцами, – это какой-то другой уровень испытаний.

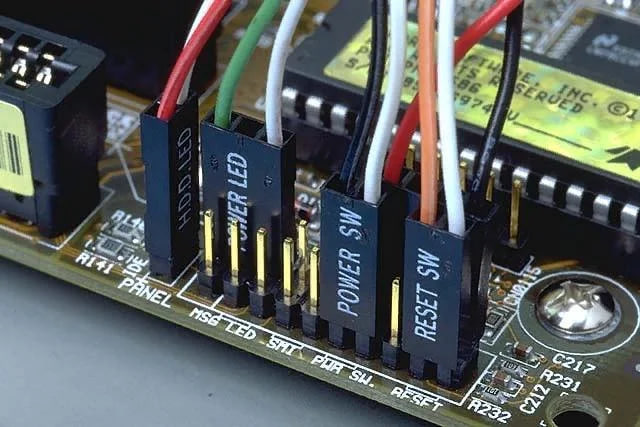

Поводом вспомнить старые травмы стал мем на Reddit. Один из пользователей поблагодарил того, кто додумался собрать эти разъёмы в одну вилку. Речь о коннекторах передней панели (front panel header), куда подключаются кнопки питания и перезагрузки, светодиоды питания и активности накопителя, а иногда ещё и встроенный динамик.

Intel ещё в эпоху становления стандарта ATX описала рекомендуемую раскладку в виде колодки 2×5 пинов. Производители плат долгие годы трактовали её как угодно, а корпуса продолжали комплектоваться россыпью одиночных штекеров.

Ветераны вспоминают схему в инструкции размером в пару миллиметров, повёрнутую под случайным углом, отсутствие маркировки на текстолите и острые края корпусов начала 2000-х, о которые сборщики буквально оставляли кровь на железе. Кто-то и вовсе признался, что вычислял нужные пины, замыкая контакты шариковой ручкой, пока компьютер не включится.

Масла в огонь подливает и путаница со стандартами. Светодиод питания на одних платах рассчитан на два пина, на других – на три с пустым средним, а индикатор накопителя порой стоит особняком от остальной группы. Хорошая новость для перестраховщиков в том, что светодиод, подключённый наоборот, просто не загорится.

Почему нельзя держать системный блок ПК на полу

Американцы и англичане жалуются, что хороший игровой ПК стал дороже подержанной Audi

Неприятности возможны разве что при перепутанных пинах кнопки и индикатора, например бесконечное самовыключение системы, но и оно проходит после исправления ошибки.

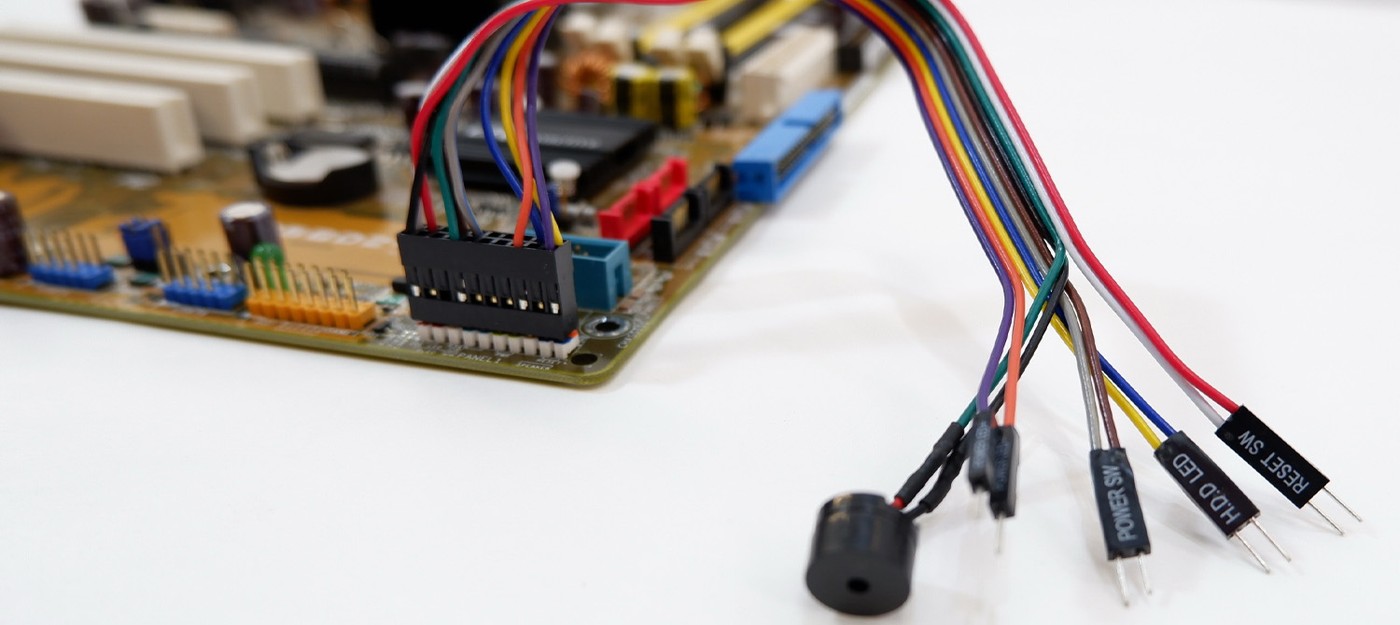

Решения появились давно, но приживаются медленно. Asus выпускала Q-Connector, где провода сначала собираются в пластиковой колодке, а затем она целиком ставится на плату. MSI кладёт в коробку переходник на шлейфе, а похожие колодки встречались и у ASRock.

Теперь до идеи дошли и производители корпусов: у MSI MAG Forge 130A и ряда моделей Corsair все провода объединены в один штекер, а для плат с нестандартной раскладкой предусмотрены отдельные разъёмы. Самые нетерпеливые и вовсе мечтают заменить всю колодку одним USB-C.
