Nintendo Switch 2 просветили рентгеном и раскрыли архитектуру чипа Nvidia Tegra

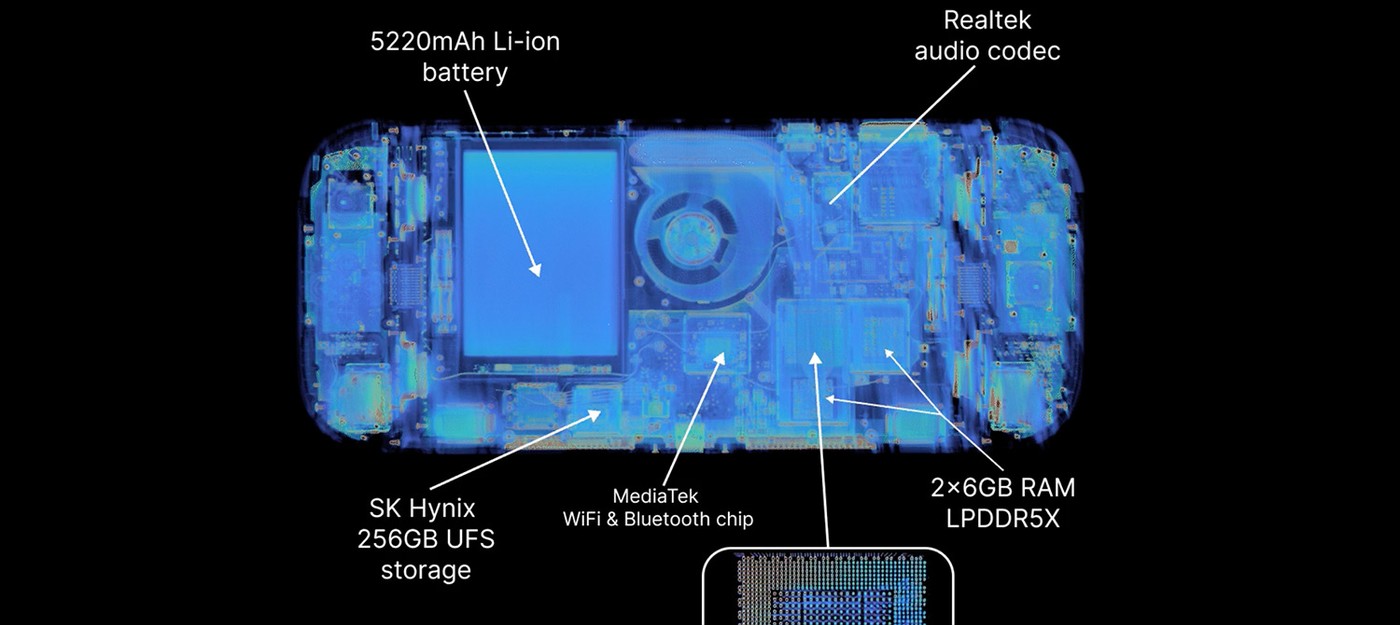

Энтузиасты подвергли новую консоль Nintendo компьютерной томографии и получили послойные изображения всех внутренних компонентов. Детальное сканирование выполнил реддитоор Scan-of-the-month, который регулярно публикует CT-снимки различных электронных гаджетов с помощью промышленного оборудования.

Томография позволила точно определить расположение и размеры ключевых элементов Switch 2. Крупнейший компонент – батарея емкостью 5220 мАч, которая располагается рядом с аудиокодеком Realtek.

За беспроводную связь отвечает модуль MediaTek с поддержкой Wi-Fi и Bluetooth. На материнской плате установлены два компонента SK Hynix: накопитель UFS объемом 256 ГБ и пара чипов оперативной памяти LPDDR5X по 6 ГБ.

Главной находкой стало изображение процессора Nvidia Tegra с маркировкой GGMLX30-A1. Сканирование показало внутреннюю структуру чипа слой за слоем, что дало более детальное представление о его архитектуре по сравнению с обычной разборкой.

Полученные данные CT-сканирования подтверждают технические характеристики, которые стали известны из предыдущих источников, но позволяют увидеть реальное размещение компонентов внутри корпуса портативной консоли без вскрытия.
